OPTEX FA NF25 / 02 Модули кабельной оптики серий NF25 / 02, компактный сенсор с шестигранной головкой, простой монтаж

Шестигранная головка модулей позволяет экономить пространство и очень просто монтируется
(просто навинчивается стандартная гайка)

Модули доступны в стандартном, высокогибком (минимальные радиусы изгиба кабеля) и высокотемпературном исполнении.

Thru-Beam Type NF02-TK Tight Bend R=2
NF25-T Standard
NF25-TH High Temp 105
Diffuse Reflective Type NF02-DK Tight Bend R=2
NF25-D Standard R=25
NF25-DH High Temp 105

Особенности

Простая установка
Датчики NF25/02 (M4 Thru-beam / M6 Diffuse Reflective) монтируются очень просто. Все, что нужно только завинтить одну гайку.
Резьбовая часть имеет достаточную длину для установки датчика на большинстве стандартных поверхностей.

Экономия пространства для установки
Конструкция головки позволяет установить такие датчики даже там, где практически нет места для кабелей и разместить датчики с традиционной конструкций невозможно.

Примеры использования

Производство продуктов, медицинских препаратов, упаковка

Определение жидкости в прозрачной бутылке

Вы можете определить наличие жидкости в прозрачной бутылке с помощью оптических усилителей NF-TW01 и D3IF or BIF.

Определение прозрачных пластиковых мешков

Датчик NF-RR01 может определить наличие прозрачных пластиковых мешков
и прозрачного содержимого, испозуя поляризующий встроенный фильтр.

Подсчет таблеток

Таблетки проходят через луч шириной 10 мм. исходящий от NF-TS14, что позволяет их определение. Датчики NF-TS19 с шириной луча 30 мм также доступны.

Определение центровки крышек

Вы можете определить центровки крышек лимитированным диффузным оптическим устройством NF-DC09.

Определение наличия стеклянной бутылки с использованием тепловой камеры

Вы можете определить наличие прозрачных стеклянных бутылок с использованием теплостойкого оптического устройства NF-DH01 и теплостойкого рефлектора SW50.

Производство полупроводников, плоские ЖК панелей, фотоэлектрические панелей

Определение выбоины поверхности

Вы сможете определить выбоину на поверхности при использовании лимитированного диффузного оптического устройства использующего метод отражения.

Позиционирование полупроводника

Узкий луч под небольшим углом 2.5 градуса применяется для определения позиции полупроводника

Определение шага рамки

Определение шага рамки источником узкого луча NF-DZ01.

Определение стеклянной пластины

Узкий пучок под углом 45 градусов от источника NF-TH06. Возможность установки излучателя/приемника в компактном пространстве.
NF-TH06 Теплостойкий, Конусное стороннее определение

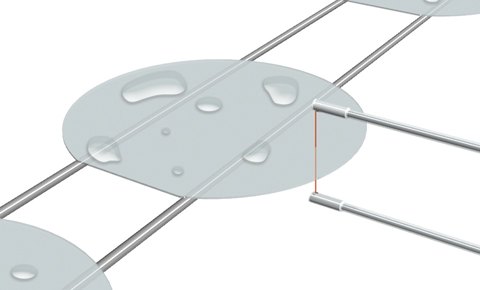

Определение пластины в химической среде

Устройство NF-TY02 имеет фтористое покрытие и может использоваться в химической среде. Как пример, определение пластины в химической среде.

Определение наличия кожуха

Лимитированное диффузное оптическое устройство NF-DC38 может определить прозрачный пластик или стекло.

Центровка стеклянной подложки

Датчик NF-DH10 с лимитированной диффузией или теплостойкостью (до 250 градусов С), применяется для определения стеклянных деталей в нагревательных камерах. Имеет два окна для приемника, поэтому может определять подложку под наклоном

Определение пластин - 1

Оптическое устройство NF-TG02, направляет узкий луч, под углом 2 градуса, что позволяет точно определить пластины одну за другой

Определение пластин - 2

Вы можете определить количество проводников, используя отражающее волоконное устройство NF-RG01, которое определяет пластины посредством узкого луча.

Определение пластин - 3

Вы можете определить очень тонкую пластину до 5 мм. лимитированным диффузным волоконным устройством NF-DC03

Определение поверхности жидкости в прозрачной трубке

Устройство NF-DF07 может стабильно определять поверхность жидкости несмотря на наличие пузырей или капель.

Определение пластины в вакуумной камере

Устройство NF-TN01 может быть использовано в вакуумной камере например, для определения пластины. При температуре 300 C работа устройства также стабильна.
Стойкость в вакууме, стойкость к нагреву NF-TN01

Определение стеклянной подложки в вакуумной камере

Лимитированное диффузное волоконное устройство NF-DN02 может использоваться в вакуумной камере, например для определения стеклянной подложки. При температуре 300 C работа устройства также стабильна.

Определение соединительных разьемов

Разъем с выводами 1 мм в диаметре определяется со сторон волоконным устройством NF-TV02 на наличие выводов в узком пространстве. Двусторонний просмотр NF-TV02

Электронная промышленность, компоненты электроники

Работа с приводом робота

Гибкое, R4мм. Волоконное устройство NF-DR01 может работать на «руке» робота, осуществляющей многочисленные движения.

Определение выводов электронного устройства

Ультратонкий луч волоконного устройства NF-TT01 способен определить наличие небольшого вывода диаметром 0.1мм.

Определение незначительного смещения компонента

Ультратонкий луч волоконного устройства NF-TT01 позволяет определить незначительное смещение компонента

Определение очень малых компнентов

Ультратонкий точечный луч от линзы устройства NF-DA01 и коаксиального оптического
устройства NF-DK21 позволяет определить очень малые компоненты размером до 0,2 мм.

Определение небольших деталей в термокамере

Стойкое к воздействию температуры до 180 градусов С, волоконное устройство NF-TH02 позволяет определить небольшие детали в термокамере.
