OPTEX FA CD3 - Оптические датчики серии CD3, CMOS сенсор для высокой точности измерений, настройка диапазона измерений

· CMOS Image Sensor for high accuracy displacement measurement.
· Span adjustment and Offset functions for flexible control of analogue output.
· Preset alarm for Peak/Bottom limit of analogue value.
· Accurate detection of dark colored targets.

(Sensing range : 30± 4mm)
·CD3-30N/P/CN/CP
(Sensing range : 50±10mm)
·CD3-50N/P/CN/CP
(Sensing range : 80±15mm)
·CD3-80N/P/CN/CP (Sensing range : 100± 40mm)
·CD3-100N/P/CN/CP
(Sensing range : 250±150mm)
·CD3-250N/P/CN/CP

Производство полупроводников, плоских ЖК панелей, солнечных батарей - Положение стеклянной пластины плоской панели FPD

Измерение достаточности отражения края кромки стекла (CCD лазерный датчик положения
CD3-100)

Производство полупроводников, плоских ЖК панелей, солнечных батарей - Измерение расширения панели в термокамере

Перекос панели в термокамере может быть измерен датчиком CD3-250 посредством смотровых портов с максимальной дистанцией от 150 мм до 400 мм.

Features

Adjustable Measuring range.
The Upper and Lower threshold values are easily set with the pushbutton Teach function.
Making adjustments to the sensor are simple by using the built-in digital panel control.

Stable measurement of highly reflective targets (such as glass) or black materials.

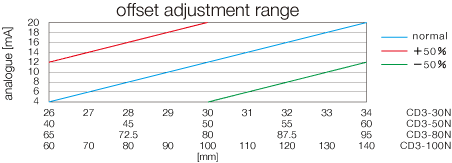

Offset
The Offset Function shifts the analog output value in either the positive or the negative direction. This is adjustable within +/- 50% of the rated distance of the sensor.

Span adjustment
The Span adjustment changes the proportion of the output value (displacement) to the distance. This is adjustable within +/- 50% of the rated distance.
