Sensoray 819 16-канальный многофункциональный аппаратный аудио-видео кодек H.264 / G.726 PCIe

Особенности

16 каналов H.264 с полнокадровым захватом и полным количеством кадров в секунду
Два одновременных видеопотока H.264 на каждый канал с независимыми параметрами
Встроенный аналоговый переключатель 16x4
Интерфейс PCI Express x1

Описание

Модель 819 - многофункциональный аудио-видео кодек, который способен одновременно захватывать и кодировать одновременно с 16 видео и 16 звуковых входов.

Для каждого каналов видео кодек 819 может генерировать несколько выходных потоков: два видеопотока H.264 с независимыми настройками разрешения, числа кадров в секунду, битрейта; видеопоток МJPEG с низким числом кадров в секунду и несжатый видеопоток для просмотра на экране. Каждый канал допускает индивидуальную настройку многооконного наложения текста и графики и позволяет менять накладываемые данные в реальном времени.

Индивидуальное масштабирование и устранение чересстрочности позволяют установить оптимальное разрешение для каждого захватываемого канала. Например, поток с высокими разрешением и битрейтом может быть выбран для архивирования, в то время как поток с малым разрешением и низким битрейтом может использоваться для организации одновременной видеотрансляции на мобильные устройства и смартфоны.

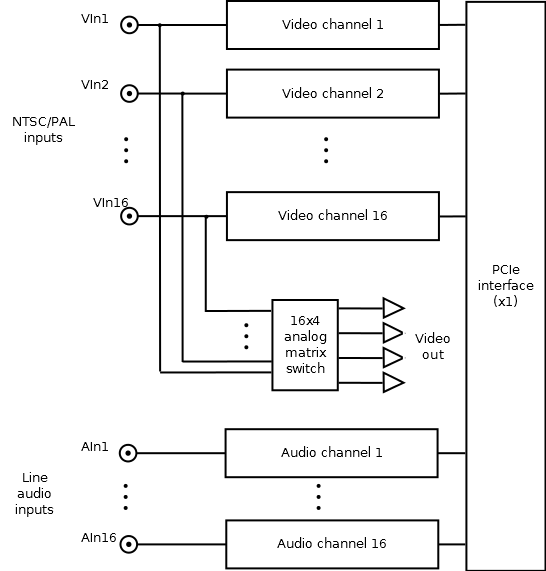

Блок-диаграмма Sensoray 819

Кодек H.264

В кодеке H.264 реализовано высококачественное сжатие, совместимое со стандартом H.264 Baseline Profile Level 3. Гибкое управление настройками позволяет получит оптимальные параметры видеопотока для самых различных приложений. Выходные потоки могут быть оформлены в программный формат MPEG-4 (.mp4) или транспортный формат для передачи через локальную или глобальную вычислительную сеть.

Блок диаграмма одного видеоканала

Звук

Звук оцифровывается и кодируется в формате G.726. Поддерживаются наиболее популярные частоты оцифровки (8/16/32/44.1/48 кгц).

Технические характеристики

Видео и звук

Входы

видео: 16 NTSC/PAL, композитные, 75 Ω
аудио: 16 линейных входов, 10 kO

Выходы

видео: 4 NTSC/PAL, композитный, 75 Ω

Кодирование
видео: H.264 BP@L3, MJPEG
аудио: G.726

Разрешение видео
NTSC: 720x480, 704x480, 352x240, 176x120
PAL: 720x576, 704x576, 352x288, 176x144

Битрейт (H.264) 100 kbps - 8 Mbps на канал

Формат видео для предварительного просмотра YUV 4:2:2
Наложение текста до 8 окон на канал
Частота кадров H.264: до 30/25 fps (NTSC/PAL) на канал
MJPEG: 4 кадра в секунду на канал
Частота дискретизации звука 8/16/32/44.1/48 кгц

Другое

Интерфейс PCI Express x1
Разъем видео DB37
Разъем аудио IDC34 .100"
Диапазон рабочих температур 0 ~ 55°C
