AMP MTV 4000. 4-х канальный контроллер видеозахвата и наложения PC/104+, < 1.75 W, -40~+85 ºC
Производитель:
Advanced Micro Peripherals Ltd. (Великобритания)
Снято с производства
AMP MTV 4000. 4-х канальный контроллер видеозахвата и наложения PC/104+.
Advanced Micro Peripherals Ltd, Cambridge, United Kingdom
Основные характеристики AMP MTV 4000
| ИНТЕРФЕЙС РС/104+ ШИНЫ | Совместим с PCI Rev 2.1 Пропускная способность – 132 Мб/с при скорости шины 33,33 МГц Поддержка нескольких контроллеров MTV4000 на одной шине |
| АНАЛОГОВЫЙ ВИДЕОВХОД | Цифровая технология UltraLock для надежного подключения к любому видеоисточнику 4-х входовой мультиплексорна канал (всего до 16 видеокамер) 4 видеовхода на канал Двойные АЦП 2X оцифровка – 28,64 МГц для NTSC и 35,47 МГц для PAL |
| ФОРМАТЫ ВИДЕОВХОДА | CCIR601-NTSC, CCIR-PAL NTSC-M, NTSC-Japan PAL-B, PAL-D, PAL-G, PAL-H, PAL-I, PAL-M, PAL-N |
| НАСТРОЙКИ ВИДЕОВХОДА | Контраст (luma gain) 0-200% от исходного значения Насыщенность (chroma gain) 0-200% от исходного значения Яркость (luma level) 0-255 шагов |
| УПРАВЛЕНИЕ ОТОБРАЖЕНИЕМ | До 4 окон на системном VGA с наложением текста 4 параллеллельных потока живого видео Заголовки и рамки для видеоокон каналов Видео-окна с управляемым размером от полноэкнанного до QCIF Поддержка операций Pan, Zoom, Scaling для видео-окон Видеорежимы Side-by-side, Quad, Picture-in-Picture, Picture-out-Picture, и т.п PAL - до 352x288 при 100fps (4 канала) |
| АУДИО ВХОД (ОПЦИОНАЛЬНО) | Аналоговый моно или микрофонный звуковой вход на канал Обеспечивается синхронизация видео и звука Поддержка u-Law PCM при 64KBits/sec на канал Аудиопоток на системную звуковую карту |
| СИСТЕМНЫЕ ТРЕБОВАНИЯ | Одноплатный компьютер программно совместимый с x86 Spare REQ/GNT на шине PC/104+ 3.3V или 5V сигналы PC/104+ PCI или AGP дисплей (локальный монитор) |
| ПРОЧЕЕ | Питание +5В (single), менее 350 мА Рабочая температура 0-60°С (опционально - расширенный температурный диапазон -40 +85°С) Стандартный форм-фактор РС/104+ 9 х 9,5 см |
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | Драйверы для Windows ME/98/NT/XP/2000, Linux Примеры исходных текстов прикладного ПО на C, C++ |
Главное окно и 3 вспомогательных
Режим Picture-In-Picture (картинка в картинке)
Режим Qadrant Picture Display (деление экрана на 4 части)

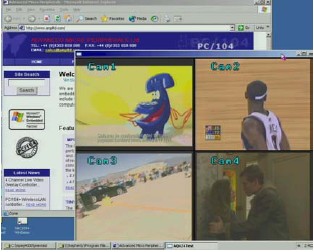

4 видеоисточника в окне на системном мониторе
